Quali sono le parti fondamentali di un escavatore?

Essendo un'attrezzatura da costruzione fondamentale e indispensabile nei moderni progetti di ingegneria, l'efficienza operativa e le prestazioni degli escavatori sono determinate fondamentalmente dal funzionamento coordinato e dal funzionamento ottimizzato di molteplici sottosistemi critici tra cui il sistema di alimentazione, il sistema di trasmissione idraulica, gli attuatori meccanici e il sistema di controllo intelligente. Questa analisi approfondirà l'architettura complessiva dell'escavatore dal punto di vista dell'ingegneria dei sistemi. Innanzitutto analizzeremo meticolosamente ciascun sottosistema, quindi stabiliremo le interrelazioni e i meccanismi operativi dei componenti chiave in base alla logica funzionale, per comprendere infine in modo completo la composizione tecnica principale di questo complesso macchinario ingegneristico. Nello specifico, il sistema di alimentazione fornisce la forza motrice primaria per l'intera macchina, il sistema idraulico facilita la trasmissione e la conversione della potenza, gli attuatori eseguono azioni operative specifiche, mentre il sistema di controllo coordina il funzionamento di tutti i sottosistemi. Attraverso un coordinamento preciso, questi sottosistemi garantiscono collettivamente le capacità operative ad alta-efficienza dell'escavatore.

1. Sistema energetico-il "cuore" della produzione di energia

Essendo la principale fonte di energia dei moderni escavatori, il sistema di alimentazione è la garanzia fondamentale per il funzionamento continuo ed efficiente dell'intera attrezzatura meccanica. Il sistema è ingegnosamente progettato e perfettamente funzionante, composto principalmente dai seguenti componenti chiave e svolge i loro ruoli importanti:

Essendo il cuore di un sistema di alimentazione, i moderni escavatori utilizzano generalmente motori diesel ad alte-prestazioni. Questi motori convertono in modo efficiente l’energia chimica contenuta nel carburante in energia meccanica attraverso processi di combustione controllati con precisione. Questa conversione di energia non solo fornisce la fonte di alimentazione primaria per l'intera macchina, ma fa anche funzionare in modo coordinato i componenti ausiliari critici come i gruppi di pompe idrauliche e le ventole di raffreddamento. Le prestazioni del motore determinano direttamente l'efficienza operativa e la produttività dell'escavatore.

Per garantire un funzionamento continuo e stabile del motore, il gruppo propulsore è dotato di un sistema ausiliario completo. Il radiatore dissipa il calore generato dal funzionamento del motore attraverso la circolazione del liquido di raffreddamento. Il filtro dell'aria multi-strato intercetta efficacemente la polvere e le impurità presenti nell'aria, garantendo un'aspirazione di aria pulita. Il grande serbatoio del carburante posizionato strategicamente garantisce una fornitura di carburante sufficiente mantenendo il bilanciamento del peso. Un sistema di scarico professionale utilizza tecnologie come la conversione catalitica per purificare le emissioni del motore. Questi componenti ausiliari lavorano in sinergia per creare un ambiente operativo ottimale per il motore.

2. Sistema idraulico-la "rete neurale" di trasmissione di potenza

In quanto componente indispensabile nelle moderne macchine ingegneristiche, il sistema idraulico funge da "mozzo di trasmissione della potenza" negli escavatori. Attraverso il suo meccanismo di trasmissione della pressione del liquido progettato con precisione, questo sistema raggiunge una conversione efficiente e un controllo preciso della potenza e del movimento. Basandosi sulla legge di Pascal, il sistema idraulico utilizza fluido idraulico incomprimibile come mezzo per trasformare l'energia meccanica-generata dal motore in energia idraulica, che viene poi eseguita attraverso vari attuatori per eseguire complesse operazioni di scavo. Funzionalmente, il sistema idraulico dell'escavatore è costituito dai seguenti componenti principali che lavorano in sinergia:

Come fonte di energia del sistema, la pompa idraulica converte l'energia meccanica di rotazione del motore diesel in energia idraulica. La comune pompa a stantuffo genera un flusso di olio ad alta-pressione attraverso il movimento alternativo del pistone, fornendo potenza stabile e potente all'intero circuito idraulico. Il gruppo della valvola di controllo funge da hub intelligente del sistema, comprendendo componenti di precisione come valvole di controllo principali, valvole pilota e valvole multi-vie. Utilizzando la tecnologia di controllo proporzionale elettro-idraulico, regola con precisione la direzione, la pressione e la portata dell'olio idraulico, consentendo il funzionamento intelligente di vari dispositivi di lavoro. I cilindri idraulici, che fungono da terminali di attuazione del sistema, comprendono principalmente tre tipi: cilindri del braccio, cilindri dell'asta della benna e cilindri della benna. Attraverso l'estensione e la retrazione delle aste dei pistoni, convertono l'energia idraulica in energia meccanica per azionare direttamente i dispositivi di lavoro dell'escavatore per le varie operazioni di scavo e carico/scarico. Inoltre, una rete completa di tubazioni idrauliche e dispositivi ausiliari garantiscono il funzionamento efficiente e stabile del sistema. I tubi dell'olio ad alta-pressione adottano una struttura avvolta in filo di acciaio multi-strato-per garantire un'erogazione sicura dell'olio, mentre i radiatori dell'olio idraulico mantengono temperature operative ottimali attraverso il raffreddamento ad aria forzata o il raffreddamento ad acqua. L'accumulatore assorbe efficacemente le pulsazioni di pressione e fornisce alimentazione di emergenza durante interruzioni di corrente o altre emergenze, garantendo la sicurezza delle apparecchiature.

3. Dispositivo funzionante-il "braccio" per il funzionamento diretto

Il dispositivo di lavoro è l'unità esecutiva chiave per l'interazione diretta tra escavatore e materiale. Attraverso il collegamento coordinato di più componenti di precisione, completa una serie di operazioni come scavo, carico e scarico. I componenti principali e le funzioni di ciascun componente sono descritti in dettaglio come segue:

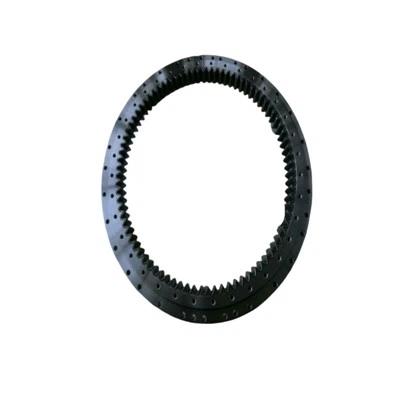

In quanto componente critico del collegamento, il braccio si collega alla piattaforma rotante nella sua estremità superiore e si interfaccia con il braccio della benna all'estremità inferiore. Azionato da cilindri idraulici, consente notevoli movimenti verticali di sollevamento e abbassamento, fungendo da elemento fondamentale per il controllo dell'altezza e della profondità dello scavo. Il braccio della benna, posizionato tra braccio e benna, regola in modo flessibile il raggio e la profondità di scavo attraverso l'estensione telescopica, fungendo da componente di regolazione chiave per uno scavo di precisione. La benna, funzionando come strumento di contatto diretto con i materiali, esegue azioni di apertura/chiusura tramite controllo idraulico per completare le operazioni principali come la movimentazione dei materiali, il carico e lo scarico. Il meccanismo di collegamento a quattro-barre ottimizza il design strutturale per coordinare le traiettorie di movimento e il ritmo tra braccio, braccio e benna, migliorando al tempo stesso l'efficienza della trasmissione di potenza per migliorare la stabilità operativa. Il sistema di cambio rapido-, dotato di meccanismi innovativi come i connettori a doppio-blocco, consente la rapida sostituzione degli accessori in base alle esigenze operative-come martelli idraulici per la frantumazione, benne mordenti per la movimentazione dei materiali e dispositivi di dissodamento del terreno per i lavori di sterro. Ciò non solo migliora significativamente l'adattabilità e la versatilità della macchina, ma riduce anche i tempi di montaggio/smontaggio, aumentando la produttività complessiva.

4. Dispositivo per camminare-le "gambe" di movimento e supporto

Essendo una parte importante dell'escavatore, il dispositivo ambulante determina direttamente le prestazioni di movimento dell'intera macchina e l'adattabilità del sito di lavoro. In base ai diversi requisiti operativi e dell'ambiente di lavoro, i moderni escavatori utilizzano principalmente due tipi di dispositivi ambulanti, cingoli e ruote, che presentano evidenti differenze nei componenti principali e nelle caratteristiche funzionali.

Il sistema di deambulazione tracciato è costituito da tre componenti principali. Innanzitutto, il sistema di assemblaggio del binario utilizza una struttura composita che combina "piastra del binario e rotaia" all'estremità di messa a terra. Questo design aumenta l'area di messa a terra per distribuire efficacemente il peso della macchina, rendendola particolarmente adatta per il funzionamento su terreni fangosi, morbidi e accidentati. In secondo luogo, il motore di camminata e l'unità riduttore lavorano insieme per convertire l'energia idraulica proveniente dal sistema idraulico in energia meccanica, guidando il cingolo attraverso un meccanismo di-riduzione della velocità e aumento della coppia-. Infine, il sistema di supporto comprendente ruote portanti-, ruote guidacatena e ruote sterzanti non solo sostiene il peso della macchina ma guida anche con precisione la traiettoria del cingolo, riducendo significativamente l'usura e prolungando la durata.

I sistemi di mobilità su ruote utilizzano soluzioni tecniche distinte. I loro componenti principali sono costituiti da un meccanismo di azionamento che combina pneumatici e assali, rispecchiando i sistemi di ruote convenzionali delle macchine edili. Questo design consente viaggi su strada ad alta-velocità e migliora significativamente l'efficienza del trasferimento delle attrezzature tra i cantieri. Gli escavatori gommati avanzati utilizzano la tecnologia dei motori idraulici-montati sui bordi, eliminando i tradizionali alberi di trasmissione centrali integrando i motori direttamente all'interno delle ruote. Questa innovazione semplifica notevolmente i sistemi di trasmissione, aumenta l’efficienza e riduce i costi di manutenzione.

5.Sistema di controllo-il "cervello" del controllo intelligente

Nel settore delle macchine edili la tecnologia di controllo intelligente è diventata indispensabile. Integrando raccolta dati, analisi e algoritmi decisionali-, questi sistemi ottimizzano le prestazioni delle apparecchiature industriali e migliorano la qualità della produzione. Questa tecnologia non solo risponde alle esigenze in evoluzione di molteplici settori, ma aumenta anche in modo significativo l'efficienza dei macchinari attraverso l'integrazione elettro-idraulica, ottenendo digitalizzazione, intelligenza e connettività di rete. Metodi di controllo chiave come il controllo della rete neurale, il controllo della logica fuzzy e i sistemi di controllo esperti sono stati ampiamente adottati in escavatori, bulldozer e rulli compressori, promuovendo lo sviluppo sostenibile nel settore delle macchine edili.

Per ottenere un controllo operativo efficiente e intelligente, il sistema di controllo integra profondamente tre campi tecnici: struttura meccanica, hardware elettronico e algoritmo software. Attraverso un meccanismo di lavoro altamente coordinato, il sistema raggiunge perfettamente il duplice obiettivo di "interazione uomo-macchina" e controllo preciso del movimento. Il sistema è composto principalmente dai seguenti componenti principali per formare un sistema funzionale completo:

1. Modulo di manipolazione:

-Impugnatura di controllo pilota: adotta un dispositivo di controllo multi-asse dal design ergonomico, che raccoglie con precisione l'intenzione di controllo dell'operatore attraverso un potenziometro ad alta-sensibilità e realizza la regolazione continua della direzione e della velocità del movimento del dispositivo di lavoro

-Sistema di valvole a pedale: un gruppo di valvole proporzionali idrauliche con funzione di compensazione della pressione integrata, che funge da meccanismo di controllo principale supplementare specificamente responsabile della regolazione della velocità del motore di camminata e della frenatura uniforme della rotazione della piattaforma

2. Unità di controllo elettronica (ECU):

-Presenta un'architettura del microprocessore a 32-bit ad-prestazioni elevate con capacità di acquisizione del segnale multi-canale ad alta velocità

-Analisi-in tempo reale dei dati operativi provenienti da vari sensori, elaborati tramite algoritmi di controllo specializzati per generare segnali di modulazione PWM

-Coordina il sistema idraulico, il sistema di alimentazione e l'attuatore per garantire movimenti fluidi e precisi

3. Rete di sensori:

-Serie di sensori di pressione: distribuiti nei nodi chiave del circuito dell'olio principale e del circuito dell'olio pilota per monitorare la fluttuazione della pressione del sistema in tempo reale

Sensore angolare -ad-alta precisione: installato su ciascun albero articolare per rilevare dinamicamente la posizione spaziale di componenti come il braccio e la benna

-Sensore di spostamento magnetostrittivo:-incorporato nel cilindro idraulico, feedback di precisione-a livello millimetrico della corsa effettiva dello stelo del pistone

-Il sistema di feedback ad anello- completamente chiuso costruito dalla suddetta serie di sensori consente la compensazione dinamica e la correzione degli errori nel controllo del movimento

4. Interfaccia uomo-computer:

-Pannello LCD-multifunzione: visualizzazione intuitiva dei parametri chiave come la velocità del motore e la temperatura dell'olio idraulico

-Display smart touch: interfaccia HMI da 7-pollici con controllo gestuale, che offre funzionalità a valore aggiunto come l'analisi dei codici di errore e le statistiche dei dati di lavoro oltre alla visualizzazione delle operazioni standard

-Sistema di allarme acustico e ottico: avvisa attivamente in condizioni di lavoro anomale e aiuta efficacemente gli operatori a prendere le decisioni corrette

Attraverso l'elevata integrazione e il coordinamento intelligente di ciascun componente, il sistema migliora significativamente la velocità di risposta e la precisione di controllo del funzionamento delle apparecchiature e riduce notevolmente l'intensità di lavoro degli operatori.

6. Sistemi ausiliari: il "sostegno" dell'efficienza e della vita

Anche se i sistemi ausiliari non sono direttamente coinvolti nelle operazioni di costruzione effettive, svolgono un ruolo fondamentale nel migliorare l’esperienza complessiva dell’utente e nel prolungare la durata delle attrezzature. Questi sistemi forniscono protezione e supporto completi per gli operatori e per l'apparecchiatura stessa attraverso moduli funzionali attentamente progettati. I componenti principali includono i seguenti sistemi chiave:

1. Sistema Cockpit: questo spazio di lavoro completamente chiuso è dotato di sedili ergonomici, console multifunzionale e sistemi di climatizzazione. Grazie a materiali fonoassorbenti specializzati e a strutture di smorzamento delle vibrazioni-, riduce significativamente il rumore esterno e le vibrazioni meccaniche, migliorando notevolmente il comfort e la sicurezza durante le operazioni prolungate.

2. Sistema di lubrificazione: questo sistema è costituito da componenti principali, tra cui una pompa per grasso ad alte-prestazioni, un distributore di precisione e tubi dell'olio-resistenti all'usura. Attraverso il controllo temporizzato automatizzato, fornisce una protezione di lubrificazione continua e uniforme per i punti critici di attrito come perni e cuscinetti delle apparecchiature. Il sistema riduce efficacemente l'usura meccanica, prolunga la durata dei componenti principali e riduce la frequenza e i costi di manutenzione.

3. Sistema di illuminazione e di sicurezza: include telecamere di monitoraggio multi-direzionali (per eliminare i punti ciechi visivi), luci di avvertimento ad alta luminosità (per fornire avvisi chiari durante il funzionamento), luci di lavoro ad alta potenza (per garantire un'illuminazione sufficiente durante i lavori notturni). Queste configurazioni creano collettivamente un ambiente di lavoro sicuro 24 ore su 24, 7 giorni su 7, migliorando significativamente la sicurezza della costruzione.

Altre importanti apparecchiature ausiliarie sono le seguenti:

-Sistema di climatizzazione intelligente: controllo preciso della temperatura in cabina per un ambiente di lavoro confortevole

-Multi-tergicristalli: mantengono pulito il vetro dell'abitacolo e garantiscono una buona visibilità in tutte le condizioni atmosferiche

-Dispositivo di preriscaldamento del carburante: garantisce un avvio regolare del motore in ambienti a bassa-temperatura e garantisce l'affidabilità dell'apparecchiatura

Questi sistemi ausiliari lavorano insieme per mantenere prestazioni ottimali in una varietà di condizioni operative, creando al tempo stesso un ambiente di lavoro sicuro e confortevole per gli operatori.

Lista di controllo del sistema dei componenti principali

Per presentare in modo più intuitivo la corrispondenza tra ciascun sistema e i componenti principali, è organizzata la seguente tabella:

riassumere

Essendo sofisticati macchinari ingegneristici, gli escavatori raggiungono un funzionamento ad alta-efficienza attraverso il funzionamento coordinato di sei moduli principali: il sistema di alimentazione (fornitura di energia), il sistema idraulico (trasmissione di energia), il meccanismo di lavoro (esecuzione delle attività), il sistema di mobilità (posizionamento), il sistema di controllo (coordinazione dei comandi) e i sistemi ausiliari (garanzia della stabilità). Il sistema di alimentazione funge da cuore, fornendo energia robusta all'intera macchina; il sistema idraulico funziona come una rete vascolare, fornendo una distribuzione precisa dell'energia ai componenti funzionanti; il meccanismo di lavoro funziona come bracci robotici, eseguendo compiti specifici come lo scavo e il carico; il sistema di mobilità gestisce il posizionamento e lo spostamento della macchina; il sistema di controllo coordina tutti i sistemi come un centro di comando centrale; mentre i sistemi ausiliari garantiscono stabilità operativa e sicurezza. Una comprensione approfondita dei principi funzionali di questi componenti e delle loro interconnessioni non solo consente la selezione delle apparecchiature scientifiche e il miglioramento dell'efficienza operativa, ma prolunga anche significativamente la durata di servizio attraverso la manutenzione preventiva e l'assistenza mirata. Ciò incarna l'essenza della moderna gestione delle apparecchiature ingegneristiche: "conoscere non solo il cosa, ma soprattutto il perché".

Dalle operazioni di movimento terra pesanti nell'estrazione mineraria su larga-scala alla costruzione precisa di condotte sotterranee urbane, dalle infrastrutture agricole per la tutela dell'acqua al salvataggio di emergenza nei siti disastrati, gli escavatori sono diventati attrezzature indispensabili nei moderni progetti di ingegneria grazie alla loro filosofia di progettazione altamente modulare e al preciso coordinamento del sistema. Ogni bullone apparentemente ordinario dell'attrezzatura è sottoposto a calcoli meticolosi per garantire la forza di serraggio, ogni tubazione idraulica è ottimizzata per l'efficienza della trasmissione e ogni feedback del sensore in tempo reale-fornisce dati critici per il controllo del sistema. Questi dettagli forniscono collettivamente un solido supporto per il funzionamento stabile ed efficiente di questo colosso d'acciaio. Gli operatori, solo comprendendo a fondo le caratteristiche operative e la logica di interconnessione di ciascun sistema, possono controllare con precisione l'attrezzatura per completare compiti ad alta-difficoltà come il livellamento preciso e lo scavo di terreni complessi. Per il personale di manutenzione, la padronanza completa dei principi di funzionamento dei componenti principali e delle caratteristiche dei guasti consente una rapida localizzazione dei problemi e riparazioni precise. Da una prospettiva macro di sviluppo del settore, la ricerca continua e l'innovazione nella tecnologia degli escavatori stanno guidando il progresso verso una maggiore efficienza, sistemi più intelligenti e soluzioni di risparmio energetico-più rispettose dell'ambiente. Ad esempio, i nuovi escavatori dotati di sensori avanzati e sistemi di controllo intelligenti possono ottenere funzioni di navigazione autonoma, scavo automatico e scarico automatico, migliorando la precisione e l'efficienza operativa. Nel frattempo, l'avvento degli escavatori elettrici segna un passo significativo verso uno sviluppo eco-compatibile, poiché non producono praticamente emissioni di scarico e riducono l'inquinamento ambientale. Inoltre, la progettazione ottimizzata dei sistemi di alimentazione e idraulici rende gli escavatori più efficienti durante il funzionamento, allineandosi alle attuali tendenze di sviluppo sostenibile. Queste innovazioni tecnologiche non solo migliorano l'efficienza operativa, ma riducono anche l'intensità di lavoro degli operatori e promuovono l'innovazione tecnologica e l'aggiornamento industriale nel campo dell'ingegneria delle costruzioni.
